نقشه اسکلت فلزی سوله
نقشه اسکلت فلزی سوله، پایه و اساس طراحی، برآورد، ساخت و نصب این نوع سازه صنعتی به شمار می‌رود. در واقع، هر سوله‌ای که امروزه در صنایع،
انبارها، کارگاه‌ها، سالن‌های نمایشگاهی یا مراکز دام‌پروری می‌بینیم ، نتیجه‌ی یک فرآیند دقیق طراحی و مهندسی است که با تهیه نقشه های اسکلت
فلزی آغاز میشود. این نقشه‌ها تمام اطلاعات مورد نیاز برای اجرای صحیح سازه را در اختیار پیمانکار، مهندس ناظر و تیم‌های اجرایی قرار میدهند.
اهمیت نقشه در ساخت اسکلت فلزی سوله
نقشه اسکلت فلزی سوله مانند شناسنامه‌ی سازه است. هر عنصر، از ستون ها و رفتر ها گرفته تا اتصالات و بادبندها، در قالب نقشه مهندسی با اندازه،
مشخصات و جزئیات دقیق معرفی میشود. بدون نقشه، اجرای سوله نه‌تنها غیر ممکن است بلکه میتواند به مشکلات ایمنی، افزایش هزینه ها و حتی
تخریب سازه منجر شود.در فاز طراحی اولیه، نقشه‌های فاز یک تهیه میشوند که شامل دید کلی، ابعاد کلی سازه، نوع سیستم سازه‌ای و موقعیت اجزا
هستند. در مرحله بعدی، نقشه‌های اجرایی فاز دو با جزئیات دقیق‌تر تولید میشوند. در این نقشه‌ها ضخامت ورق ها، نوع پروفیل ها، محل دقیق جوش یا
پیچ، محل بادبندها و جزئیات فونداسیون به‌وضوح مشخص میشود.
اجزای اصلی نقشه اسکلت فلزی سوله

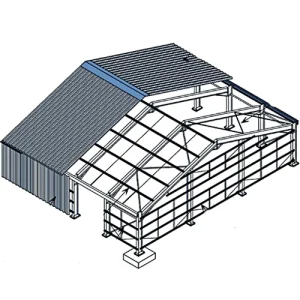

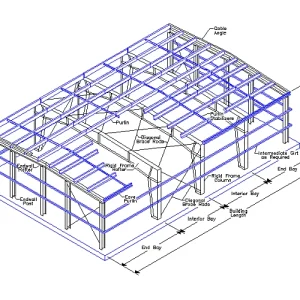

نقشه کامل یک اسکلت فلزی سوله معمولاً شامل بخشهای مختلفی است که هر کدام اطلاعات خاصی را ارائه میدهند:
۱. نقشه پلان سوله
پلان سوله نمایی از بالا به کل سازه است.در این نقشه،محل قرارگیری ستون‌ها،دهانه،فاصله بین فریم‌ها،موقعیت درها و پنجره‌ها و سایر اجزای سازه‌ای
روی سطح زمین مشخص میشود. این بخش نقشه برای آماده‌سازی فونداسیون، جانمایی تیرها و ستون‌ها، و حتی نصب تجهیزات کاربردی است.
۲. نمای جانبی و مقطع عرضی
در این قسمت از نقشه، ارتفاع سوله، شیب سقف، نحوه اتصال فریم‌ها، اندازه و موقعیت پرلین ها و وال‌پست ها نمایش داده میشود. با استفاده از این
اطلاعات می‌توان نوع و اندازه دقیق مقاطع مورد استفاده در رفترها و بادبندها را تعیین کرد.
۳. نقشه جزئیات اتصالات
اتصالات دراسکلت فلزی یکی از مهم‌ترین بخشها هستند.در این نقشه‌ها،جزئیات مربوط به صفحات اتصال (Base Plate)، نوع جوش یا پیچ،ضخامت ورق‌ها،
ابعاد بولت‌ها، زاویه‌های اتصال، و محل دقیق سوراخ‌کاری‌ها مشخص میشود. این اطلاعات برای کارگاه ساخت و تیم نصب بسیار حیاتی است.
۴. نقشه بادبندها
بادبندها اجزایی هستند که برای مقاوم‌سازی سازه در برابر نیروهای جانبی (مانند باد و زلزله) طراحی میشوند. نقشه بادبندها نحوه آرایش آنها (ضربدری،
قطری یا مهاربندی K)، محل دقیق اجرا، نوع مقطع مورد استفاده و نحوه اتصال به قاب اصلی را مشخص می‌کند.
۵. نقشه فونداسیون
فونداسیون سکوی اولیه‌ای است که اسکلت فلزی بر روی آن سوار میشود. نقشه فونداسیون شامل جزئیات آرماتوربندی ، ابعاد پی ها، موقعیت دقیق
انکربولت‌ها و محل استقرار صفحات زیرستون است. این نقشه نقش مهمی در نصب دقیق و تراز اسکلت دارد.
نرم‌افزارهای مورد استفاده در تهیه نقشه
امروزه، برای تهیه نقشه اسکلت فلزی سوله از نرم‌افزار های تخصصی مانند AutoCAD برای ترسیم پلان ها، SAP2000 و ETABS برای تحلیل سازه‌ای، و
Tekla Structures برای مدل‌سازی سه‌بعدی و تهیه نقشه‌های شاپ (کارگاهی) استفاده میشود. این ابزارها امکان ترسیم دقیق، کنترل تداخل اجزا، تخمین
وزن و تهیه لیست مصالح را فراهم می‌سازند.
نقشه‌های شاپ در سوله‌سازی
در کنار نقشه‌های مهندسی، تهیه نقشه‌های شاپ یا کارگاهی اهمیت ویژه‌ای دارد. این نقشه‌ها برای ساخت قطعات در کارخانه استفاده میشوند و شامل
اطلاعات دقیق مانند طول، عرض، ضخامت، سوراخ‌کاری، شماره‌گذاری قطعات، محل جوش‌ها و شماره اتصال‌ها هستند. تهیه نقشه‌های شاپ دقیق میتواند
فرآیند نصب را بسیار روان و سریع کند و از خطاهای اجرایی جلوگیری نماید.
نقش نقشه در کنترل هزینه‌ها و ایمنی
نقشه اسکلت فلزی به طراحان و پیمانکاران امکان میدهند تا مقدار فولاد مورد نیاز را به‌دقت محاسبه کرده و از اضافه‌کاری یا مصرف بی‌رویه متریال جلوگیری
کنند. همچنین، با اجرای صحیح نقشه‌ها، اطمینان حاصل میشود که سازه از نظر ایمنی در برابر نیرو های جانبی مقاوم است و استاندارد های ملی و بین
المللی را رعایت می‌کند.
نتیجه‌گیری
نقشه اسکلت فلزی سوله یکی از مهم‌ترین بخشهای طراحی و اجرای این نوع سازه صنعتی است.از پلان اولیه تا جزئیات دقیق اتصالات،هر بخش از نقشه
اطلاعات حیاتی را در اختیار مجریان پروژه قرار میدهد. استفاده از نرم‌افزارهای حرفه‌ای، همکاری با تیم طراحی مجرب، و بررسی دقیق نقشه‌ها قبل از اجرا
میتواند تضمین‌کننده ساخت یک سوله ایمن، مقرون‌به‌صرفه و با طول عمر بالا باشد.
