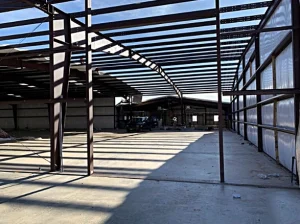

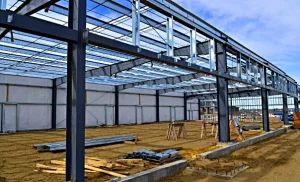

اجزای اسکلت فلزی سوله
سوله‌ها به عنوان سازه‌های پیش‌ساخته و مقاوم در صنایع گوناگون مانند انبارداری، کارخانه‌ها، دامداری‌ها، سالن‌های ورزشی و نمایشگاه‌ها کاربرد گسترده‌ای
دارند. آنچه استحکام، کارایی و طول عمر این سازه‌ها را تضمین می‌کند، اسکلت فلزی آنهاست. اسکلت فلزی سوله ترکیبی از اجزای مهندسی‌شده است که
با چیدمان و اتصالات خاص، بارهای وارد بر سازه را تحمل می‌کند. آشنایی با این اجزا نه‌تنها برای طراحان و مجریان پروژه‌ها ضروری است، بلکه برای کارفرمایان
و سرمایه‌گذاران نیز می‌تواند در درک صحیح از هزینه‌ها و کیفیت اجرا مؤثر باشد. در این مقاله به معرفی مهم‌ترین اجزای اسکلت فلزی سوله و نقش هر یک در
پایداری سازه می‌پردازیم.
ستون‌ها (Columns)
ستون‌ها عناصر عمودی هستند که وزن سقف و بارهای وارده را به فونداسیون منتقل میکنند. در سوله‌ها معمولاً از مقاطع تیرورقی ساخته شده از ورق سیاه
استفاده میشود تا ضمن سبکی، مقاومت لازم را نیز داشته باشند.ستون‌ها باید به‌گونه‌ای طراحی شوند که بتوانندهم بارهای ثقلی و هم بارهای جانبی مانند
باد و زلزله را تحمل کنند. اتصال صحیح ستون به فونداسیون از طریق صفحه‌ستون (Base Plate) و انکربولت‌ها از اهمیت زیادی برخوردار است.
رفتر یا فریم سقف (Rafter)
رافترها تیرهای شیبداری هستند که بخش بالایی قاب سوله را تشکیل می‌دهند و به ستون‌ها متصل میشوند. وظیفه اصلی رافتر، تحمل وزن پوشش سقف،
بارهای برف، باد و تجهیزات احتمالی سقف است. شکل هندسی رافترها به‌گونه‌ای طراحی میشود که دهانه‌های وسیع را بدون نیاز به ستون میانی پوشش
دهد. این قطعات نیز معمولاً از تیرورق ساخته میشوند و در محل اتصال با ستون، جوش یا پیچ می‌خورند.
پرلین‌ها (Purlins)
پرلین‌ها پروفیل‌های افقی هستند که به‌صورت عرضی بین فریم‌های سقف نصب میشوند و به نگهداری پوشش سقف کمک میکنند. معمولاً از مقاطع Z یا C
برای ساخت پرلین استفاده میشود که به دلیل وزن سبک و مقاومت مناسب، انتخاب ایده‌آلی برای پشتیبانی از ورق‌های سقفی هستند. فاصله‌گذاری دقیق
و اتصال محکم پرلین‌ها به فریم‌ها در عملکرد صحیح سازه نقش کلیدی دارد.
بادبندها (Bracings)
بادبندها اجزایی هستند که برای مقابله با نیروهای جانبی مانند باد و زلزله به کار می‌روند. این عناصر معمولاً به‌صورت قطری در قاب‌های جانبی و سقف نصب
میشوند. بادبندها میتوانند از نوع میلگرد، نبشی یا پروفیل‌های فولادی باشند. استفاده صحیح از بادبندها، مانع از ناپایداری و تغییر شکل اسکلت در برابر نیرو
های افقی میشود. نقش آن‌ها در افزایش سختی جانبی سازه بسیار حیاتی است.
وال پست‌ها (Wall Posts)
وال‌پست‌ها اجزای عمودی هستند که در جداره‌های جانبی سوله برای تحمل پوشش دیوار و انتقال بخشی از بارها استفاده میشوند. این قطعات به پرلین‌ها
یا تیرهای افقی متصل شده و پایداری دیوارها را تضمین میکنند. در برخی از سوله‌ها، وال‌پست‌ها در طراحی داخلی نیز برای ایجاد جداسازی یا پارتیشن‌بندی به کار می‌روند.
سگراد یا لاپه (Sag Rod)
سگرادها میلگردهای باریک و مقاومی هستند که میان پرلین‌ها یا وال‌پست‌ها نصب میشوند تا از خم شدن یا لرزش بیش از حد آن‌ها جلوگیری کنند. این اجزا
اگرچه کوچک و ساده به‌نظر می‌رسند، اما در افزایش پایداری کلی سازه و جلوگیری از آسیب‌های ناشی از بارهای جانبی اهمیت بالایی دارند.
اتصالات و پیچ و مهره‌ها
هیچ اسکلت فلزی بدون اتصالات مناسب کامل نمی‌شود. اتصالات شامل صفحه‌ستون‌ها، نبشی‌ها، ورق‌های تقویتی، جوش ها و پیچ‌و مهره‌هایی هستند که
اجزای اصلی را به هم متصل میکنند. بسته به نوع طراحی، برخی سوله‌ها با اتصالات تمام‌پیچ و برخی دیگر با اتصالات جوشی یا ترکیبی اجرا میشوند. کیفیت
جوشکاری و استفاده از پیچ‌های استاندارد، در ایمنی نهایی سازه بسیار مؤثر است.
فریم طولی و تیرهای افقی
در برخی از سوله‌ها، به‌خصوص در مواردی که طول سوله زیاد است یا بارگذاری سقف سنگین‌تر از حد معمول است، تیرهای افقی طولی میان ستون‌ها تعبیه
میشود. این تیرها به توزیع یکنواخت بار و جلوگیری از خیز بیش از حد در طول سازه کمک میکنند.
فونداسیون
اگرچه فونداسیون به‌صورت مستقیم در اسکلت فلزی قرار نمی‌گیرد، اما پایه‌ای‌ترین عضو برای نصب اسکلت است. ستون‌های سوله از طریق صفحات اتصال به
فونداسیون متصل میشوند. طراحی فونداسیون باید به‌گونه‌ای باشد که تمام نیروهای وارده از اسکلت فلزی را به زمین منتقل کند.
اجزای اسکلت فلزی سوله هر یک وظایف خاص و مهمی بر عهده دارند. انتخاب صحیح این اجزا، طراحی اصولی و اجرای دقیق، کلید ساخت یک سازه مقاوم،
بادوام و اقتصادی است. شناخت این اجزا به کارفرمایان و مهندسان کمک می‌کند تا درک درستی از ساختار سوله ، برآورد هزینه ها و زمان‌بندی پروژه داشته
باشند. اسکلت فلزی هر سوله مانند ستون فقرات آن است؛ اگر این اسکلت به‌درستی طراحی و اجرا شود، می‌توان به ماندگاری و ایمنی سازه برای سال‌ها
اطمینان داشت.
